Sound Control RTK-MINI extender do Cisco

Sound Control RTK-MINI - stołowy extender BYOM HDMI, USB i Ethernet z PoE po skrętce

Najważniejsze korzyści dla Ciebie

• Jedna skrętka zamiast wielu przewodów - HDMI, USB, Ethernet i zasilanie w jednym torze, co przyspiesza montaż i ogranicza liczbę punktów awarii.
• Dystans 10-100 m po CAT5e/CAT6 - swoboda prowadzenia instalacji w budynku bez kompromisów w ergonomii stołu.
• Wideo HDMI do 4K 25/30 Hz - czytelny obraz z laptopa na ekranie i stabilna dystrybucja sygnału w nowoczesnych salach.
• PoE na stole dla panelu dotykowego - zasilisz kontroler, np. Cisco Touch 10 lub Room Navigator, bez dodatkowych injektorów i zasilaczy.
• Elastyczne zasilanie TX lub RX - łatwiejsza integracja w zależności od tego, gdzie w instalacji masz najwygodniejszy punkt zasilania.
• USB 2.0 do BYOM i akcesoriów - wygodne podłączenie urządzeń USB na stole, a host może być w racku lub w innym pomieszczeniu technicznym.
• Komplet kabli w zestawie - szybsze uruchomienie bez dobierania przewodów, krótszy czas instalacji i odbiorów.

Specyfikacja techniczna

• Wideo: HDMI do 4K 25/30 Hz 4:4:4, audio w HDMI, HDCP do 2.2
• USB: USB 2.0 jednokierunkowe, 2x USB-A i Micro-B, 1 poziom hub na zestaw
• Zasilanie portów USB-A: 5 V DC do 500 mA ciągle na port, zabezpieczenie przeciążeniowe do 1,25 A

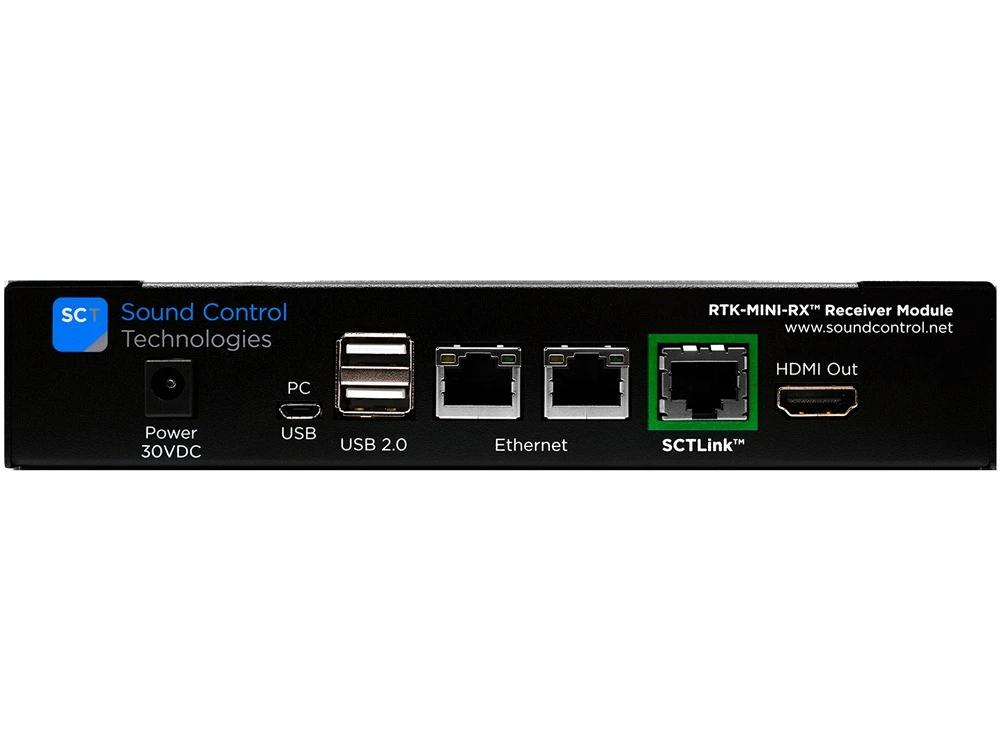

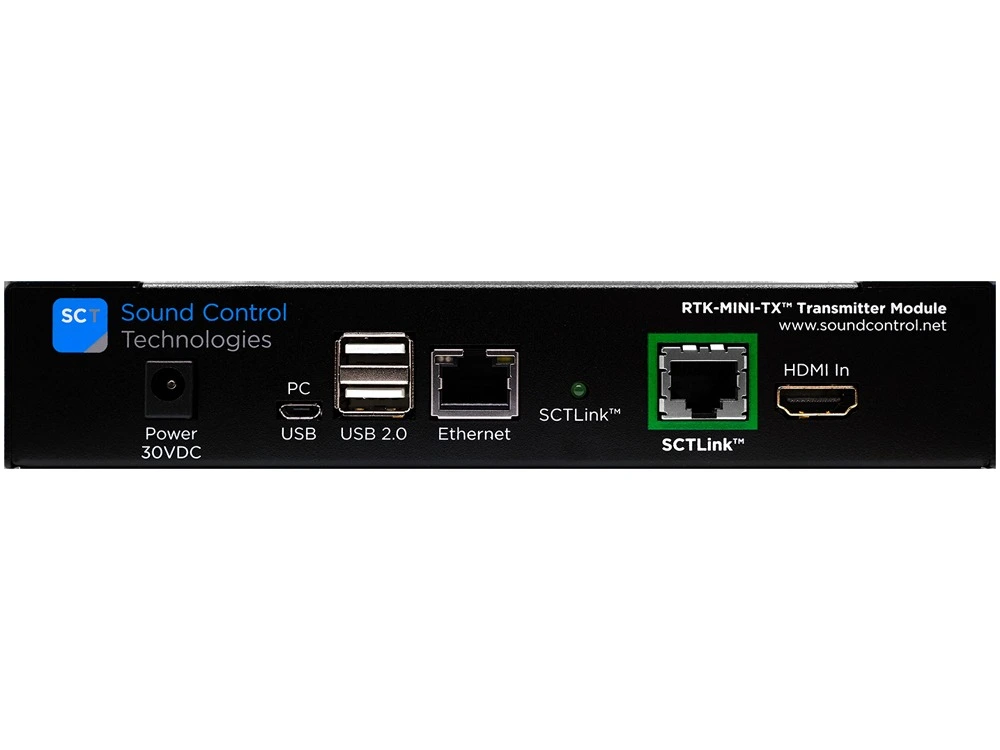

• Ethernet: 10/100, moduł TX - 1 port z PoE, moduł RX - 2-portowy przełącznik Layer 2
• PoE dla panelu: pasywne PoE 48 V DC, 7 W, Class-2, Mode B zgodne z IEEE 802.3af
• Okablowanie i dystans: CAT5e lub CAT6 STP lub UTP, terminacja T568A lub T568B, 10-100 m, połączenie punkt-punkt
• Zasilacz: WPS-12, wejście 100-240 V AC 47-63 Hz, wyjście 30 V DC do 2 A
• Gwarancja: 3 lata standardowej gwarancji typu Advanced Replacement, dostępne rozszerzenie o dodatkowe 2 lata

Dla kogo jest Sound Control RTK-MINI?

• Integratorzy AV - szybkie wdrożenia BYOM i standaryzacja przyłączy stołowych w wielu salach.
• Działy IT i administratorzy obiektów - uporządkowane okablowanie i prostszy serwis dzięki jednej trasie kablowej.
• Firmy i korporacje - estetyczna instalacja stołu konferencyjnego i przeniesienie codec-a lub PC do szafy AV.
• Uczelnie i centra szkoleniowe - wygodne podłączenie laptopów i peryferiów na stole przy zachowaniu porządku w okablowaniu.
• Instytucje publiczne - przewidywalna eksploatacja, mniej zasilaczy na wierzchu i łatwiejsza diagnostyka instalacji.

Zawartość zestawu

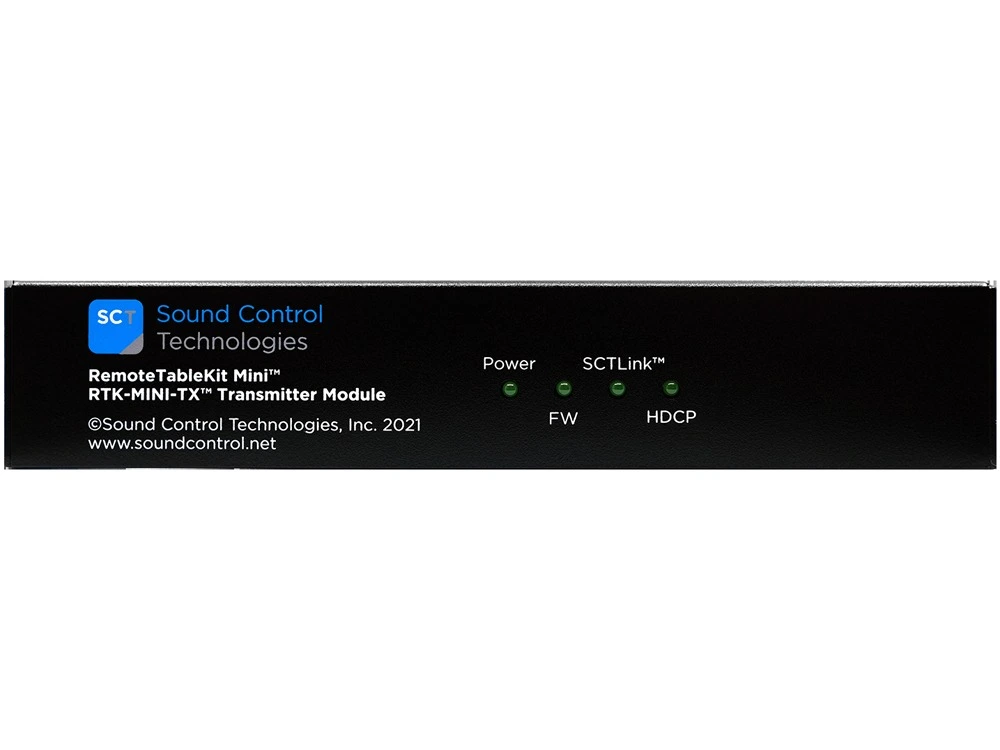

• Moduł nadawczy RTK-MINI TX

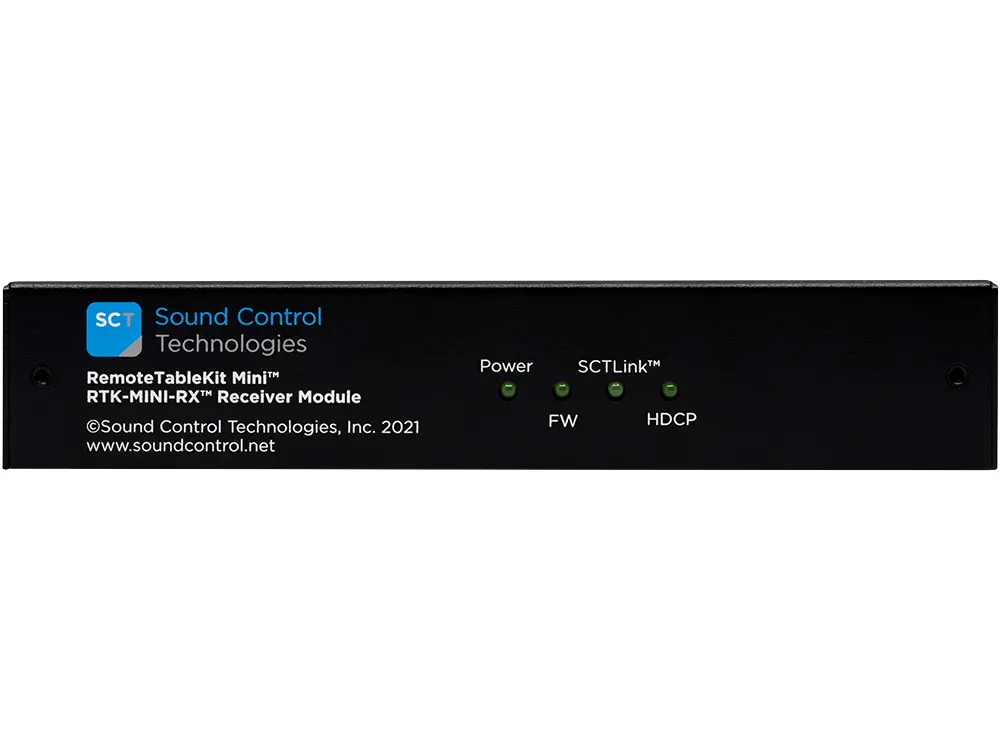

• Moduł odbiorczy RTK-MINI RX
• Kabel HDMI RCC-H001 - 2,0 m
• Kabel HDMI RCC-H001 - 1,0 m
• 2x kabel UTP RCC-H016 - 1,0 m
• Kabel USB Micro-B do USB-A RCC-M006 - 2,0 m
• Kabel USB-A do USB-C RCC-M005 - 1,0 m
• Zasilacz WPS-12
• 2x komplet uchwytów montażowych do zestawu stołowego
• PowerSniffer - tester ciągłości przewodu SCTLink
• (Opcjonalnie) Skrętka CAT5e/CAT6 STP/UTP 10-100 m zakończona T568A lub T568B - dostarczana przez instalatora

Najczęściej zadawane pytania (FAQ)

P: Czy RTK-MINI działa tylko z Cisco Room Kit Mini?

O: Zestaw jest zaprojektowany jako stołowy extender BYOM i może współpracować z wieloma kodekami oraz wideobarami. W praktyce należy unikać urządzeń wymagających USB DisplayLink i w takim scenariuszu dobiera się dedykowane rozwiązanie do USB 3.x.

P: Jakie sygnały przenosi RTK-MINI po jednej skrętce?

O: Przenosi HDMI z dźwiękiem, USB 2.0, Ethernet oraz zasilanie. Dodatkowo zapewnia PoE na stole do zasilenia panelu dotykowego.

P: Jaki dystans obsługuje zestaw i jak zakończyć przewód?

O: 10-100 m po pojedynczym przewodzie CAT5e lub CAT6. Przewód powinien być poprowadzony punkt-punkt i zakończony standardem T568A albo T568B.

P: Czy RTK-MINI wymaga konfiguracji lub programowania?

O: Nie. To rozwiązanie Plug and Play - po poprawnym podłączeniu modułów i okablowania działa od razu.

P: Jak działa USB w RTK-MINI i do czego służą porty na stole?

O: USB jest jednokierunkowe i może być ustawione jako tor od stołu do racka lub odwrotnie, zależnie od scenariusza. Pozwala to podłączać akcesoria USB w miejscu, w którym są potrzebne w sali.

P: Czy RTK-MINI zasili panel dotykowy na stole?

O: Tak. Moduł TX zapewnia pasywne PoE 48 V, 7 W, co umożliwia zasilanie kompatybilnego kontrolera bez dodatkowego injektora.
