Sound Control RCU2S-AA8 extender do Atlona

Sound Control RCU2S-AA8 - extender USB 2.0 z RS-232 i zasilaniem dla kamer PTZ

Najważniejsze korzyści dla Ciebie

• Jedna skrętka CAT5e/CAT6 do 100 m - mniej przewodów w instalacji, szybszy montaż i łatwiejszy serwis.
• USB 2.0 (UVC) dla wideo z kamery - podłączasz kamerę do hosta jak zwykłe urządzenie USB, bez dodatkowych konwerterów.
• Sterowanie PTZ przez RS-232 VISCA - stabilna kontrola ruchu kamery, presetów i funkcji PTZ w środowiskach AV.
• Zasilanie kamery z zestawu - ograniczasz liczbę zasilaczy przy kamerze i zmniejszasz liczbę punktów awarii.
• Audio liniowe 3,5 mm - wygodne wpięcie toru audio w scenariuszach, gdzie jest potrzebny powrót lub podanie sygnału.
• Przepuszczanie aktualizacji firmware - łatwiejsze utrzymanie systemu, aktualizacje mogą przechodzić z hosta do kamery.
• PowerSniffer w komplecie - szybkie sprawdzenie ciągłości żył SCTLink i mniej czasu na diagnostykę okablowania.

Specyfikacja techniczna

• Transmisja: USB 2.0 (UVC), sterowanie RS-232 VISCA, audio liniowe 3,5 mm
• Dystans SCTLink: 10-100 m - skrętka CAT5e/CAT6 STP/UTP, terminacja T568A lub T568B, połączenie punkt-punkt bez łączników pośrednich
• Wideo przez USB: typowo do 1080p30 lub 720p60, zależnie od kamery i hosta
• Zasilanie kamery: 5 V lub 12 V do 3 A, dodatkowo 5 V po USB-A do 1,2 A
• Audio: 3,5 mm TRS, stereo, poziom liniowy, niesymetryczne
• Firmware: możliwość aktualizacji oprogramowania zestawu przez gniazdo microSD (moduł head-end)
• Zasilacz zestawu: WPS-12, wejście 100-240 VAC 47-63 Hz, wyjście 30 V DC do 2 A
• Gwarancja: 3 lata standardowej gwarancji typu Advanced Replacement, dostępne rozszerzenie o dodatkowe 2 lata

Dla kogo jest Sound Control RCU2S-AA8?

• Integratorzy AV - szybkie wdrożenia kamer USB PTZ w wielu salach, bez mnożenia przewodów.
• Działy IT i administratorzy obiektów - uporządkowane okablowanie i łatwiejsza diagnostyka instalacji.
• Uczelnie i centra szkoleniowe - możliwość odsunięcia stanowiska realizacji lub komputera od kamery na dłuższy dystans.
• Firmy i korporacje - estetyczna instalacja w salach konferencyjnych i przeniesienie hosta do szafy AV.
• Instytucje publiczne - standaryzacja infrastruktury i prostsze utrzymanie sprzętu w dłuższym cyklu życia.

Zawartość zestawu

• Moduł kamerowy RCU2S-CE

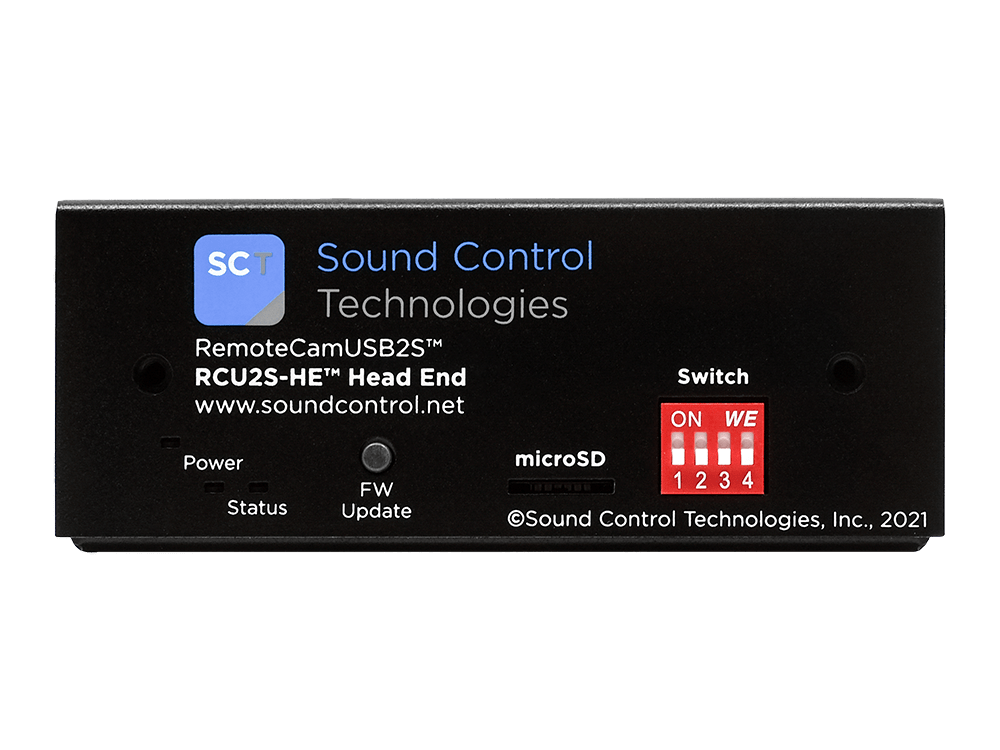

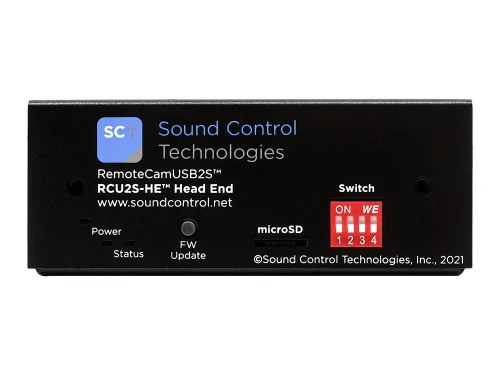

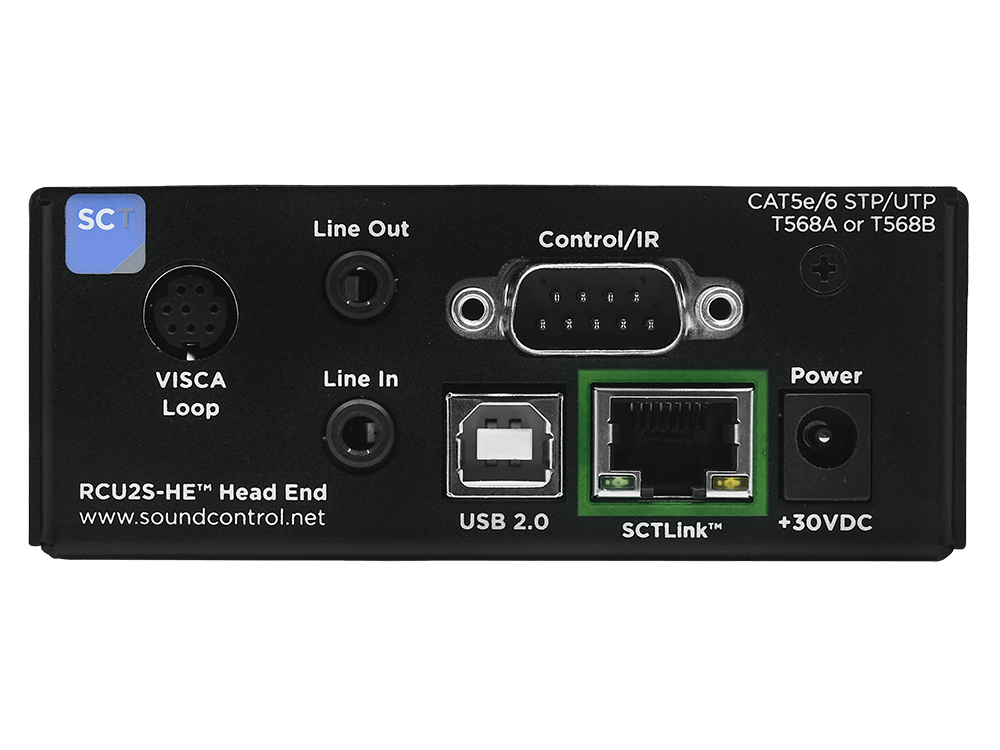

• Moduł head-end RCU2S-HE
• Kabel USB-B do USB-A RCC-M004 - 1,0 m
• Kabel USB-A do USB-A RCC-M003 - 0,3 m
• Kabel RJ45 Y RCC-C005 - 0,3 m - do 4 mm Power Barrel i 8-pin Mini DIN
• Zasilacz WPS-12 z przewodem zasilającym
• PowerSniffer - tester ciągłości przewodu SCTLink
• (Opcjonalnie) Skrętka CAT5e/CAT6 STP/UTP 10-100 m zakończona T568A lub T568B - dostarczana przez instalatora
• (Opcjonalnie) Przewód audio 3,5 mm - dobierany do instalacji

Najczęściej zadawane pytania (FAQ)

P: Jakie kamery obsługuje RCU2S-AA8?

O: Zestaw jest przeznaczony do pracy z wybranymi modelami kamer, m.in. Atlona HDVS-CAM i HDVS-CAM-HDMI, Lumens VC-TR1, Minrray UV401A, UV540 i UV570 oraz kamerami VHD z serii V60, V61 i V63 w wybranych wariantach.

P: Jaki dystans mogę uzyskać na skrętce?

O: Do 100 m po pojedynczym przewodzie CAT5e lub CAT6 w topologii punkt-punkt. Najważniejsze jest poprawne zakończenie T568A lub T568B i brak łączeń pośrednich.

P: Czy zestaw wymaga instalacji sterowników lub konfiguracji?

O: Nie. Urządzenie działa w trybie Plug and Play, a kamera jest widoczna dla hosta jak standardowe urządzenie USB UVC.

P: Czy mogę zasilić kamerę bez jej fabrycznego zasilacza?

O: Tak. RCU2S-AA8 umożliwia zasilanie kamery z zestawu jako 5 V lub 12 V, zależnie od wymagań danej kamery i sposobu podłączenia.

P: Jak działa sterowanie PTZ po RS-232?

O: Sterowanie odbywa się przez VISCA po RS-232 - możesz używać kompatybilnego kontrolera lub oprogramowania, zachowując funkcje PTZ takie jak presety i płynny ruch, jeśli są obsługiwane przez kamerę.

P: Do czego służy gniazdo microSD w module head-end?

O: Umożliwia aktualizację firmware zestawu w terenie, co ułatwia utrzymanie kompatybilności i serwis instalacji.
