Sound Control RC7-PD2 ekstender do Poly Director 2

Sound Control RemoteCam7 PD2 - zestaw przedłużający HDMI, audio, RS-232 i Ethernet do systemu Poly EagleEye Director II

Najważniejsze korzyści dla Ciebie

• Jedna skrętka do 100 m - przesył obrazu, sterowania, audio, Ethernet i zasilania po pojedynczym kablu CAT6, co upraszcza instalację w dużych salach.
• Zasilanie systemu przy kamerze bez lokalnego PSU - brak potrzeby stosowania fabrycznego zasilacza kamery przy montażu, łatwiejsze prowadzenie okablowania.
• Wbudowany wzmacniacz dystrybucyjny HDMI 1x2 - dwa buforowane wyjścia HDMI ułatwiają integrację z kodekiem i dodatkowym torem wideo.
• Plug and Play - uruchomienie bez programowania, szybsze wdrożenie i mniej ryzyka błędów konfiguracyjnych.
• Pełna transparentność połączenia - przeniesienie funkcji sterowania PTZ i komunikacji między urządzeniami w sposób naturalny dla systemu.
• Przepuszczanie aktualizacji producenta - możliwość realizacji aktualizacji firmware z kodeka do systemu kamerowego bez rozpinania instalacji.
• PowerSniffer w zestawie - szybkie sprawdzenie poprawności zarobienia żył SCTLink przed podłączeniem modułów.

Specyfikacja techniczna

• Dystans połączenia SCTLink: 10-100 m - skrętka CAT6 lub lepsza, terminacja T568A lub T568B, połączenie punkt-punkt bez łączników
• Wideo: HDMI do 1920x1080p 60 Hz - 2 wyjścia buforowane, wsparcie HDCP
• Porty HDMI: RC7-CE - 1x HDMI In, RC7-HE - 1x2 HDMI Out (dystrybucja)
• Sterowanie: RS-232 - złącze 9-pin D-Sub męskie (moduł head-end)
• Audio: 2-kanałowe - gniazda 3,5 mm TRS, poziom liniowy, niezbalansowane
• Ethernet: RC7-CE - 1x 10/100, RC7-HE - 2-portowy switch 10/100 warstwy 2
• Zasilanie: wyjście 12 VDC (wtyk 6,5 mm x 3,0 mm) do zasilania zestawu kamerowego - zasilacz WPS-48 w komplecie, 48 VDC 2,5 A, wejście 100-240 VAC
• Gwarancja: 3 lata - standard producenta z Advance Replacement

Dla kogo jest Sound Control RemoteCam7 PD2?

• Integratorzy AV - gdy system kamerowy ma pracować daleko od kodeka, a projekt wymaga przewidywalnego okablowania.
• Firmy i korporacje - do dużych sal konferencyjnych, gdzie kodek jest w racku, a system kamerowy w optymalnym miejscu kadru.
• Uczelnie i centra szkoleniowe - do auli i sal hybrydowych z wymaganiem stabilnego toru wideo i sterowania.
• Instytucje publiczne - do sal posiedzeń i pomieszczeń wielofunkcyjnych, gdzie liczy się niezawodność i prosty serwis.
• Obiekty konferencyjne - do stałych instalacji, w których ważna jest redukcja liczby przewodów i czasu montażu.

Zawartość zestawu

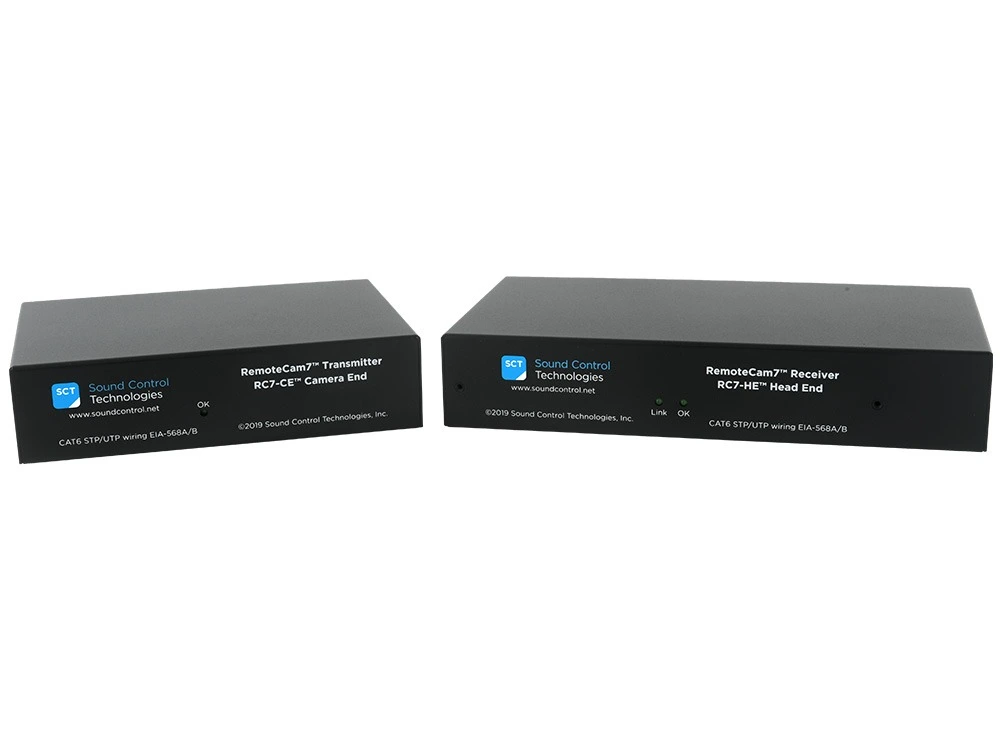

• Moduł przy kamerze RC7-CE
• Moduł head-end RC7-HE
• RCC-C030 - przewód Mini-HDCI Y do HDMI i RJ45 (połączenie Director II z RC7-CE)
• RCC-C016 - przewód audio 3,5 mm (połączenie audio Director II z RC7-CE)
• PPC-015 lub PPC-002 - przewód zasilania 12 VDC (zasilanie Director II z RC7-CE)
• RCC-H030 - przewód HDCI Y do HDMI i DB9 (połączenie kodeka z RC7-HE)
• Zasilacz WPS-48
• RC-RKM - półka rack 2RU do montażu i właściwej wentylacji modułu head-end
• PowerSniffer - tester ciągłości przewodu SCTLink
• (Opcjonalnie) Skrętka CAT6 jako przewód SCTLink 10-100 m - zapewnia instalator

Najczęściej zadawane pytania (FAQ)

P: Jaki jest maksymalny dystans między modułami?

O: Połączenie SCTLink działa na skrętce w zakresie 10-100 m, przy połączeniu punkt-punkt bez łączników i z terminacją T568A lub T568B.

P: Czy zestaw przesyła tylko wideo?

O: Nie - rozwiązanie przenosi wideo HDMI, sterowanie RS-232, dwukanałowe audio oraz Ethernet, a także doprowadza zasilanie do strony kamerowej po jednym kablu SCTLink.

P: Do czego służą dwa wyjścia HDMI?

O: Wbudowany wzmacniacz dystrybucyjny HDMI 1x2 zapewnia dwa buforowane wyjścia, co ułatwia integrację z kodekiem i dodatkowym torem wideo w instalacji.

P: Czy trzeba programować urządzenie?

O: Nie - instalacja jest typu Plug and Play, a zestaw tworzy transparentne połączenie między systemem kamerowym a kodekiem.

P: Czy mogę wykonać aktualizację firmware bez rozpinania instalacji?

O: Tak - zestaw umożliwia pass-through aktualizacji producenta z kodeka do strony kamerowej, zależnie od sposobu wdrożenia i procedury aktualizacji urządzeń.

P: Jak sprawdzić poprawność zarobienia skrętki przed podłączeniem modułów?

O: W zestawie jest PowerSniffer do testu ciągłości żył, a dodatkowo zalecane jest użycie testera sieciowego, aby potwierdzić jakość toru transmisyjnego.
