Sound Control RC4-P13-S extender z półką do Panasonic

Sound Control RC4-P13-S - projektowy extender HDMI, RS-232 i zasilania do Panasonic AW-HE130 z półką rack RC-RK2

Najważniejsze korzyści dla Ciebie

• Jeden przewód CAT5e/CAT6 do wszystkiego - prostsza trasa kablowa, szybszy montaż i mniej punktów awarii w instalacji.
• Zasięg 10-100 m po pojedynczym łączu - swobodne wyniesienie kamery PTZ dalej od kodeka lub stanowiska realizatorskiego bez kompromisów w okablowaniu.
• Cyfrowe HDMI Full HD - stabilny, czysty obraz do systemów konferencyjnych i realizacji AV bez dodatkowych konwerterów.
• Sterowanie PTZ RS-232 (VISCA) + pętla VISCA - pewna kontrola kamery i możliwość szeregowego łączenia konfiguracji w obsługiwanych aplikacjach.
• Plug-and-play - bez programowania - przewidywalne uruchomienie i łatwiejszy odbiór instalacji przez integratora.
• Porządek w szafie rack dzięki RC-RK2 - estetyczne ułożenie modułów i okablowania, wygodniejszy serwis i szybsze zmiany w systemie.
• Dedykowane moduły i akZasilanie 12 V DC w zestawie - mniej dobierania akcesoriów, większa pewność kompatybilności w projekcie.

Specyfikacja techniczna

• Transmisja po skrętce: CAT5e lub CAT6 - pojedyncze łącze punkt-punkt (SCTLink).
• Dystans pracy: 10-100 m.
• Wideo: HDMI do 1920×1080p przy 60 Hz, obsługa HDCP.
• Sterowanie: RS-232 (VISCA), możliwość pętli VISCA - do 7 kamer w konfiguracji daisy-chain.
• Zasilanie kamery: 12 V DC przesyłane po tym samym przewodzie CAT.
• IR: wyjście IR 3,5 mm jack mono (moduł head-end) - możliwość integracji z emiterem IR.
• Okablowanie i test: standard zakończeń T568A lub T568B, w zestawie PowerSniffer do weryfikacji ciągłości żył.
• Gwarancja: 3 lata - części i robocizna (możliwość rozszerzenia do 5 lat).

Dla kogo jest Sound Control RC4-P13-S?

• Działy IT i AV w firmach - gdy kamera PTZ musi być zainstalowana daleko od kodeka lub przełączników wideo.
• Integratorzy i wykonawcy instalacji konferencyjnych - gdy liczy się szybkie uruchomienie bez programowania i czysta szafa rack.
• Uczelnie i instytucje publiczne - rozbudowa sal hybrydowych z niezawodnym sterowaniem PTZ po RS-232.
• Obiekty hotelowe i centra eventowe - elastyczne rozmieszczenie kamer i mniejsza liczba przewodów w infrastrukturze.
• Studia i realizacje AV - stabilne HDMI Full HD i przewidywalne połączenie w projekcie.

Zawartość zestawu

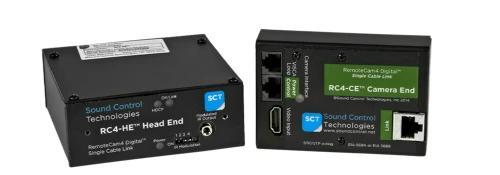

• Moduł przy kamerze - RC4-CE (camera-end).
• Moduł head-end - RC4-HE.
• Dedykowane przewody połączeniowe do kamery Panasonic AW-HE130 oraz do urządzenia head-end - HDMI, RS-232, zasilanie (dopasowane do zestawu).
• Zasilacz 12 V (WPS-12).
• PowerSniffer - tester ciągłości przewodu SCTLink.
• Półka rack 1U RC-RK2 - do estetycznego montażu modułów head-end i zasilania w szafie.
• (Opcjonalnie) Skrętka CAT5e/CAT6 jako przewód SCTLink 10-100 m - zapewnia instalator.

Najczęściej zadawane pytania (FAQ)

P: Czy RC4-P13-S przesyła tylko obraz, czy również sterowanie PTZ?

O: Zestaw przesyła wideo HDMI oraz sterowanie RS-232 (VISCA) po jednym przewodzie CAT5e/CAT6, dzięki czemu kamera zachowuje pełną funkcjonalność sterowania PTZ.

P: Jaki jest maksymalny dystans instalacji po skrętce?

O: Połączenie działa w zakresie 10-100 m po pojedynczym przewodzie CAT5e/CAT6, przy zachowaniu zaleceń dotyczących zakończeń i testu łącza.

P: Czy instalacja wymaga konfiguracji lub programowania?

O: Nie - rozwiązanie jest plug-and-play, co upraszcza uruchomienie i skraca czas wdrożenia.

P: Czy można połączyć kilka kamer w jednej instalacji?

O: W obsługiwanych scenariuszach można wykorzystać pętlę VISCA i zbudować konfigurację szeregową do 7 kamer, co ułatwia rozbudowę większych sal.

P: Do czego służy PowerSniffer dołączony do zestawu?

O: PowerSniffer pomaga szybko sprawdzić ciągłość żył w przewodzie SCTLink, co ułatwia diagnostykę okablowania przed uruchomieniem systemu.

P: Czy półka rack RC-RK2 jest elementem tego wariantu?

O: Tak - wariant RC4-P13-S zawiera półkę RC-RK2, która pozwala schludnie zamontować moduły head-end i zasilanie w szafie rack, co poprawia serwisowalność instalacji.
