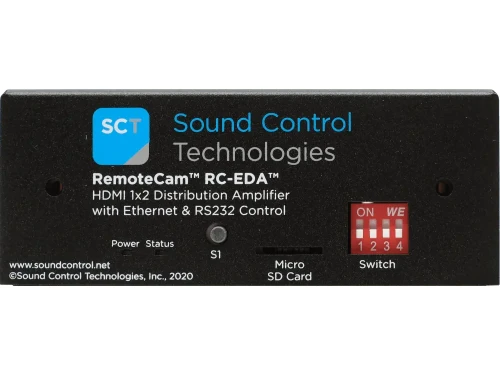

Sound Control RC-EDA zapasowy extender

Sound Control RC-EDA - wzmacniacz dystrybucyjny HDMI 1x2 z CEC i konwersją na RS-232 lub IP

Najważniejsze korzyści dla Ciebie

• Automatyczne sterowanie wyświetlaczem - moduł sam włącza i wyłącza projektor lub monitor oraz wybiera właściwe wejście, bazując na obecności sygnału HDMI.
• Rozwiązanie dla projektorów bez CEC - konwersja komend HDMI CEC na sterowanie RS-232 lub IP pozwala zautomatyzować urządzenia bez natywnego wsparcia CEC.
• Dystrybucja HDMI 1x2 z replikacją CEC - sygnał wideo oraz komendy CEC mogą trafić równolegle na dwa wyjścia HDMI, co ułatwia projekty z kilkoma wyświetlaczami.
• Brak programowania - praca na plikach konfiguracyjnych - wdrożenie opiera się o gotowe pliki z bazy producenta lub własny plik dla konkretnego modelu projektora.
• RS-232 pass-through dla systemu sterowania - łatwe wpięcie Crestron, Extron, AMX lub innego kontrolera, z przejściem komunikacji do projektora.
• Wbudowany 3-portowy switch Ethernet - uproszczenie okablowania i integracji IP w szafie lub pod stołem.
• Tryby dla środowisk o podwyższonym bezpieczeństwie - możliwość wyłączenia portów Ethernet, a także zastosowania firmware blokującego gniazdo microSD.

Specyfikacja techniczna

• Wejście i wyjścia HDMI: 1x HDMI in - 2x HDMI out (dystrybucja 1x2)
• Format wideo: HDMI do 1920x1080p 60 Hz - z obsługą HDCP
• CEC: zaawansowane funkcje CEC - konfigurowalna propagacja i replikacja komend na oba wyjścia
• Sterowanie wyświetlaczem: RS-232 lub IP/Ethernet - w oparciu o plik konfiguracyjny
• Ethernet: 10/100 - 3-portowy switch warstwy 2, jeden port z PoE
• PoE: pasywne PoE 48 VDC - 7 W, Class-2, Mode B wg IEEE 802.3af
• Konfiguracja i serwis: slot microSD - pliki konfiguracyjne, aktualizacja firmware, diagnostyka - przełączniki DIP do trybów pracy
• Gwarancja: 3 lata - standardowa gwarancja producenta z Advance Replacement

Dla kogo jest Sound Control RC-EDA?

• Integratorzy AV - którzy chcą dodać automatyczne sterowanie projektorem do istniejącego toru HDMI bez rozbudowanego programowania.
• Działy IT i AV w firmach - gdzie liczy się szybki start spotkań i ograniczenie pomyłek użytkowników przy włączaniu i wyborze wejścia.
• Uczelnie i centra szkoleniowe - do sal, w których projektor ma działać przewidywalnie wraz ze źródłem HDMI.
• Instytucje publiczne - w tym środowiska o wysokich wymaganiach bezpieczeństwa, gdzie przydaje się możliwość wyłączenia sieci lub microSD.
• Sale konferencyjne z systemami sterowania - gdy potrzebne jest RS-232 pass-through i sterowanie projektorem z kontrolera.

Zawartość zestawu

• Moduł RC-EDA
• RCC-M002-1.0M - przewód 3-pin Phoenix do DB9-F
• WPS-12 - zasilacz

Najczęściej zadawane pytania (FAQ)

P: Co dokładnie robi RC-EDA?

O: To wzmacniacz dystrybucyjny HDMI 1x2 z zaawansowanym CEC, który może automatycznie włączać i wyłączać wyświetlacz oraz wybierać właściwe wejście na podstawie obecności sygnału HDMI.

P: Jak RC-EDA pomaga, gdy projektor nie obsługuje CEC?

O: Moduł zamienia komendy zasilania CEC na sterowanie RS-232 lub IP, dzięki czemu projektor bez CEC może podążać za stanem źródła HDMI.

P: Czy trzeba programować sterowanie projektorem?

O: Nie - stosuje się plik konfiguracyjny, który można wgrać do urządzenia. Dostępne są gotowe pliki dla wielu modeli, a w razie potrzeby można przygotować własny.

P: Dlaczego są dwa porty RS-232 - Control i Projector?

O: Port Control RS-232 jest przeznaczony dla zewnętrznego systemu sterowania, a port Projector RS-232 do komunikacji z projektorem, co umożliwia klasyczne sterowanie szeregowe w torze instalacji.

P: Do czego służy slot microSD?

O: Umożliwia wgrywanie plików konfiguracyjnych, aktualizacje firmware oraz zapis danych diagnostycznych, co ułatwia wdrożenia i serwis.

P: Czy są opcje dla instalacji o wysokich wymaganiach bezpieczeństwa?

O: Tak - można wyłączyć porty Ethernet przełącznikiem DIP, a dostępny jest też specjalny firmware, który trwale blokuje gniazdo microSD.
